construiryadministrarRedCB7708leymy: Redes Por Tamaño

TIPOS DE REDES:

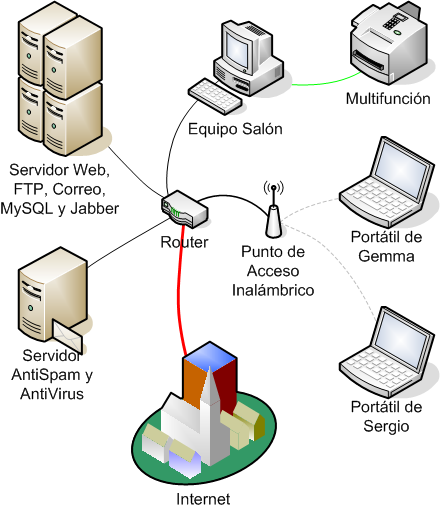

REDES DE ÁREA LOCAL (LAN)

Uno de los sucesos más críticos para la conexión en red lo constituye la aparición y la rápida difusión de la red de área local (LAN) como forma de normalizar las conexiones entre las máquinas que se utilizan como sistemas ofimáticos. Como su propio nombre indica, constituye una forma de interconectar una serie de equipos informáticos. A su nivel más elemental, una LAN no es más que un medio compartido (como un cable coaxial al que se conectan todas las computadoras y las impresoras) junto con una serie de reglas que rigen el acceso a dicho medio. La LAN más difundida, Ethernet, utiliza un mecanismo conocido como CSMA/ CD. Esto significa que cada equipo conectado sólo puede utilizar el cable cuando ningún otro equipo lo está utilizando. Si hay algún conflicto, el equipo que está intentando establecer la conexión la anula y efectúa un nuevo intento más tarde. Ethernet transfiere datos a 10 Mbits/s, lo suficientemente rápido para hacer inapreciable la distancia entre los diversos equipos y dar la impresión de que están conectados directamente a su destino.

Hay tipologías muy diversas ( bus, estrella, anillo) y diferentes protocolos de acceso. A pesar de esta diversidad, todas las LAN comparten la característica de poseer un alcance limitado (normalmente abarcan un edificio) y de tener una velocidad suficiente para que la red de conexión resulte invisible para los equipos que la utilizan.

Además de proporcionar un acceso compartido, las LAN modernas también proporcionan al usuario multitud de funciones avanzadas. Hay paquetes de software de gestión para controlar la configuración de los equipos en la LAN, la administración de los usuarios y el control de los recursos de la red. Una estructura muy utilizada consiste en varios servidores a disposición de distintos usuarios. Los servidores, que suelen ser máquinas más potentes, proporcionan servicios a los usuarios, por lo general computadoras personales, como control de impresión, ficheros compartidos y correo electrónico.

ELEMENTOS DE UNA RED LAN.

En una LAN existen elementos de hardware y software entre los cuales se pueden destacar:

El servidor: es el elemento principal de procesamiento, contiene el sistema operativo de red y se encarga de administrar todos los procesos dentro de ella, controla también el acceso a los recursos comunes como son las impresoras y las unidades de almacenamiento.

Las estaciones de trabajo:en ocasiones llamadas nodos, pueden ser computadoras personales o cualquier terminal conectada a la red. De esta manera trabaja con sus propios programas o aprovecha las aplicaciones existentes en el servidor.

El sistema operativo de red: es el programa(software)que permite el control de la red y reside en el servidor. Ejemplos de estos sistemas operativos de red son: NetWare, LAN Manager, OS/2, LANtastic y Appletalk.

Los protocolos de comunicación: son un conjunto de normas que regulan la transmisión y recepción de datos dentro de la red.

La tarjeta de interface de red: proporciona la conectividad de la terminal o usuario de la red física, ya que maneja los protocolos de comunicación de cada topología especifica.

Ejemplos:

Redes de área extensa (MAN)

Una red de área metropolitana (metropolitan area network o MAN, en inglés) es una red de alta velocidad (banda ancha) que da cobertura en un área geográfica extensa, proporciona capacidad de integración de múltiples servicios mediante la transmisión de datos, voz y vídeo, sobre medios de transmisión tales como fibra óptica y par trenzado (MAN BUCLE), la tecnología de pares de cobre se posiciona como la red mas grande del mundo una excelente alternativa para la creación de redes metropolitanas, por su baja latencia (entre 1 y 50ms), gran estabilidad y la carencia de interferencias radioeléctricas, las redes MAN BUCLE, ofrecen velocidades de 10Mbps, 20Mbps, 45Mbps, 75Mbps, sobre pares de cobre y 100Mbps, 1Gbps y 10Gbps mediante Fibra Óptica.

Las Redes MAN BUCLE, se basan en tecnologías Bonding, de forma que los enlaces están formados por múltiples pares de cobre con el fin de ofrecer el ancho de banda necesario.

Además esta tecnología garantice SLAS´S del 99,999, gracias a que los enlaces están formados por múltiples pares de cobre y es materialmente imposible que 4, 8 ó 16 hilos se averíen de forma simultanea.
El concepto de red de área metropolitana representa una evolución del concepto de red de área local a un ámbito más amplio, cubriendo áreas mayores que en algunos casos no se limitan a un entorno metropolitano sino que pueden llegar a una cobertura regional e incluso nacional mediante la interconexión de diferentes redes de área metropolitana.
Este tipo de redes es una versión más grande que la LAN y que normalmente se basa en una tecnología similar a esta, La principal razón para distinguir una MAN con una categoría especial es que se ha adoptado un estándar para que funcione, que equivale a la norma IEEE.
Las redes Man también se aplican en las organizaciones, en grupos de oficinas corporativas cercanas a una ciudad, estas no contiene elementos de conmutación, los cuales desvían los paquetes por una de varias líneas de salida potenciales. Estas redes pueden ser públicas o privadas.
Las redes de área metropolitana, comprenden una ubicación geográfica determinada "ciudad, municipio", y su distancia de cobertura es mayor de 4 km . Son redes con dos buses unidireccionales, cada uno de ellos es independiente del otro en cuanto a la transferencia de datos.

MAN PÚBLICA Y PRIVADA.

Una red de área metropolitana puede ser pública o privada.
Un ejemplo de MAN privada sería un gran departamento o administración con edificios distribuidos por la ciudad, transportando todo el tráfico de voz y datos entre edificios por medio de su propia MAN y encaminando la información externa por medio de los operadores públicos.
Los datos podrían ser transportados entre los diferentes edificios, bien en forma de paquetes o sobre canales de ancho de banda fijos.
Aplicaciones de vídeo pueden enlazar los edificios para reuniones, simulaciones o colaboración de proyectos.
Un ejemplo de MAN pública es la infraestructura que un operador de telecomunicaciones instala en una ciudad con el fin de ofrecer servicios de banda ancha a sus clientes localizados en esta área geográfica.

Ejemplos:

REDES DE AREA AMPLIA ( WAN - WIDE AREA

NETWORK )

Una WAN se extiende sobre un área geográfica amplia, a veces un país o un continente; contiene una colección de máquinas dedicadas a ejecutar programas de usuario ( aplicaciones ), estas maquinas se llaman Hosts. Los hosts están conectados por una subred de comunicación. El trabajo de una subred es conducir mensajes de un host a otro. La separación entre los aspectos exclusivamente de comunicación de la red ( la subred ) y los aspectos de aplicación ( hosts ), simplifica enormemente el diseño total de la red.

En muchas redes de área amplia, la subred tiene dos componentes distintos: las líneas de transmisión y los elementos de conmutación. Las líneas de transmisión ( también llamadas circuitos o canales ) mueven los bits de una máquina a otra.

Los elementos de conmutación son computadoras especializadas que conectan dos o más líneas de transmisión.. Cuando los datos llegan por una línea de entrada, el elemento de conmutación debe escoger una línea de salida para enviarlos. Como término generico para las computadoras de conmutación, les llamaremos enrutadores.

CONSTITUCION DE UNA RED DE AREA AMPLIA

( WAN )

La red consiste en ECD ( computadores de conmutación ) interconectados por canales alquilados de alta velocidad ( por ejemplo, líneas de 56 kbit / s ). Cada ECD utiliza un protocolo responsable de encaminar correctamente los datos y de proporcionar soporte a los computadores y terminales de los usuarios finales conectados a los mismos. La función de soporte ETD ( Terminales / computadores de usuario ). La función soporte del ETD se denomina a veces PAD ( Packet Assembly / Disasembly – ensamblador/ desensamblador de paquetes ). Para los ETD, el ECD es un dispositivo que los aisla de la red. El centro de control de red ( CCR ) es el responsable de la eficiencia y fiabilidad de las operaciones de la red.
Los canales suelen proporcionarlos las compañías telefónicas ( como la propia Compañía Telefónica Española ), con un determinado coste mensual si las líneas son alquiladas, y un costes proporcional a la utilización si son líneas normales conmutadas.
Los enlaces son relativamente lentos ( de 1200 Kbit / s a 1.55Mbit / s ).
Las conexiones de los ETD con los ECD son generalmente más lentas ( 150 bit / s a 19.2 kbit / s ).
LOS ETD y los ECD están separados por distancias que varían desde algunos kilómetros hasta cientos de kilómetros.
Las líneas son relativamente propensas a errores ( si se utilizan circuitos telefónicos convencionales ).
Las redes de área local ( LAN ) son significativamente diferentes de las redes de cobertura amplia. El sector de las LAN es uno de los de más rápido crecimiento en la industria de las comunicaciones. Las redes de área local poseen las siguientes las características.
Generalmente, los canales son propiedad del usuario o empresa.
Los enlaces son líneas ( desde 1 Mbit / s hasta 400 Mbit / s ). Los ETDs se conectan a la red vía canales de baja velocidad ( desde 600 bit / s hasta 56 Kbit / s ).
Los ETD están cercanos entre sí, generalmente en un mismo edificio.
Puede utilizarse un ECD para conmutar entre diferentes configuraciones, pero no tan frecuentemente como en las WAN.Las líneas son de mejor calidad que los canales en las WAN.
Debido a las diferencias entre las redes de área local y las redes de cobertura amplia, sus topologías pueden tomar formas muy diferentes.
La estructura de las WAN tiende a ser más irregular, debido a la necesidad de conectar múltiples terminales, computadores y centros de conmutación. Como los canales están alquilados mensualmente ( a un precio considerable ), las empresas y organizaciones que los utilizan tienden a mantenerlos lo más ocupados posible. Para ello, a menudo los canales "serpentean" por una determinada zona geográfica para conectarse a los ETD allí donde estén. Debido a eso la topología de las WAN suele ser más irregular.
Por el contrario el propietario de una LAN no tiene que preocuparse de utilizar al máximo los canales, ya que son baratos en comparación con su capacidad de transmisión ( los cuellos de botella en las LAN suelen estar en el SOFTWARE ). Por tanto, no es tan crítica la necesidad de esquemas muy eficientes de multiplexado y multidistribución. Además, como las redes de área local que residen en un mismo edificio, la topología tiende a ser más ordenada y estructurada, con configuraciones en forma de bus, anillo o estrella.

COMPONENTES FÍSICOS

Línea de Comunicación: Medios físicos para conectar una posición con otra con el propósito de transmitir y recibir datos.

Hilos de Transmisión: En comunicaciones telefónicas se utiliza con frecuencia el termino "pares" para describir el circuito que compone un canal. Uno de los hilos del par sirve para transmitir o recibir los datos, y el otro es la línea de retorno eléctrico.

TIPOS DE REDES WAN
