MEDIOS DE TRANSMISION FISICA (CABLE COAXIAL, DE PAR TRENZADO Y CABLE DE FIBRA OPTICA)

Por medio de transmisión se entiende el soporte físico utilizado para el envío

de datos por la red. Las redes existentes en la actualidad utilizan como medio de transmisión cable coaxial, cable bifilar o par trenzado y el cable de fibra óptica. También se utiliza el medio inalámbrico que usa ondas de radio, microondas o infrarrojos, estos medios son más lentos que el cable o la fibra óptica.

Cualquier medio físico o no, que pueda transportar información en forma de señales electromagnéticas se puede utilizar en redes locales como medio de transmisión.

Las líneas de transmisión son la espina dorsal de la red, por ellas se transmite la información entre los distintos nodos. Para efectuar la transmisión de la información se utilizan varias técnicas, pero las más comunes son: la banda base y la banda ancha.

Los diferentes tipos de red: EtherNet, TokenRing, FDDI, etc. pueden utilizar distintos tipos de cable y protocolos de comunicación.

Cable coaxial

Hasta hace poco, era el medio de transmisión más común en las redes locales. El cable coaxial consiste en dos conductores concéntricos, separados por un dieléctrico y protegido del exterior por un aislante (similar al de las antenas de TV).

Su estructura consta de un conductor central de cobre rodeado por un aislamiento de polietileno sólido o espumado. El conductor central puede ser sólido o cableado. Alrededor del aislamiento, se tiene un segundo conductor de malla de cobre estañado que funciona como blindaje contra radiaciones electromagnéticas indeseables. El blindaje puede estar conformado también por una cinta de aluminio aplicada helicoidalmente sobre el aislamiento; o bien, puede ser que un diseño de coaxial incorpore los dos tipos de blindaje. Toda la estructura está protegida con una cubierta de polietileno pigmentado con negro de humo sí el cable es para instalación en exteriores o, de PVC sí el cable es para instalación en interiores. Existen dos tipos de cable coaxial: el coaxial de banda angosta y el coaxial de banda ancha.

Algunas observaciones sobre los cables coaxiales son:

• Se pueden instalar en topología de bus, estrella y árbol.
• Tienen coberturas de hasta 185mts.
• Es hasta cierto punto inmune a radiaciones electromagnéticas.
• Ancho de banda de 10Mbps.

Existen distintos tipos de cable coaxial, según las redes o las necesidades de mayor protección o distancia. Este tipo de cable sólo lo utilizan las redes EtherNet.

Existen dos tipos de cable coaxial:

*cable Thick o cable grueso: es más voluminoso, caro y difícil de instalar, pero permite conectar un mayor número de nodos y alcanzar mayores distancias.

*cable Thin o cable fino, también conocido como cheapernet por ser más económico y fácil de instalar. Sólo se utiliza para redes con un número reducido de nodos.

Ambos tipos de cable pueden ser usados simultáneamente en una red. La velocidad de transmisión de la señal por ambos es de 10 Mb.

Ventajas del cable coaxial:

*La protección de las señales contra interferencias eléctricas debida a otros equipos, fotocopiadoras, motores, luces fluorescentes, etc.

*Puede cubrir distancias relativamente grandes, entre 185 y 1500 metros dependiendo del tipo de cable usado.

Cable bifilar o par trenzado

El par trenzado consta como mínimo de dos conductores aislados trenzados entre ellos y protegidos con una cubierta aislante. Un cable de este tipo habitualmente contiene 1, 2 ó 4 pares, es decir: 2, 4 u 8 hilos.

Ejemplo:

Cable de par trenzado

Los cables trenzados o bifilares constituyen el sistema de cableado usado en todo el mundo para telefonía. Es una tecnología bien conocida. El cable es bastante barato y fácil de instalar y las conexiones son fiables. Sus ventajas mayores son por tanto su disponibilidad y bajo coste.

En cuanto a las desventajas están la gran atenuación de la señal a medida que aumenta la distancia y que son muy susceptibles a interferencias eléctricas. Por este motivo en lugar de usar cable bifilar paralelo se utiliza trenzado y para evitar las interferencias, el conjunto de pares se apantalla con un conductor que hace de malla. Esto eleva el coste del cable en sí, pero su instalación y conexionado continua siendo más barato que en el caso de cables coaxiales. Tanto la red EtherNet como la TokenRing pueden usar este tipo de cable.

Fibra óptica

Es el medio de transmisión más moderno y avanzado. Utilizado cada vez más para formar la "espina dorsal" de grandes redes. Las señales de datos se transmiten a través de impulsos luminosos y pueden recorrer grandes distancias (del orden de kilómetros) sin que se tenga que amplificar la señal.

Este cable está constituido por uno o más hilos de fibra de vidrio, cada fibra de vidrio consta de:

Un núcleo central de fibra con un alto índice de refracción.

Una cubierta que rodea al núcleo, de material similar, con un índice de refracción ligeramente menor.

Una envoltura que aísla las fibras y evita que se produzcan interferencias entre fibras adyacentes, a la vez que proporciona protección al núcleo. Cada una de ellas está rodeada por un revestimiento y reforzada para proteger a la fibra.

Para ver el gráfico seleccione la opción "Descargar" del menú superior

La luz producida por diodos o por láser, viajan a través del núcleo debido a la reflexión que se produce en la cubierta, y es convertida en señal eléctrica en el extremo receptor.

La fibra óptica es un medio excelente para la transmisión de información porque tiene: gran ancho de banda, baja atenuación de la señal, integridad, inmunidad a interferencias electromagnéticas, alta seguridad y larga duración. Su mayor desventaja es su coste de producción superior al resto de los tipos de cable, debido a necesitarse el empleo de vidrio de alta calidad y la fragilidad de su manejo en producción. La terminación de los cables de fibra óptica requiere un tratamiento especial que ocasiona un aumento de los costes de instalación.

Uno de los parámetros más característicos de las fibras es su relación entre los índices de refracción del núcleo y de la cubierta que depende también del radio del núcleo y que se denomina frecuencia fundamental o normalizada; también se conoce como apertura numérica y es adimensional. Según el valor de este parámetro se pueden clasificar los cables de fibra óptica en dos clases:

Monomodo. Cuando el valor de la apertura numérica es inferior a 2,405, un único modo electromagnético viaja a través de la línea y por tanto ésta se denomina monomodo. Sólo se propagan los rayos paralelos al eje de la fibra óptica, consiguiendo el rendimiento máximo,

Ancho de banda hasta 50 ghz.

Velocidades 622mbps

Alcance de transmisión de:100km

Este tipo de fibras necesitan el empleo de emisores láser para la inyección de la luz, lo que proporciona un gran ancho de banda y una baja atenuación con la distancia, por lo que son utilizadas en redes metropolitanas y redes de área extensa. Por contra, resultan más caras de producir y el equipamiento es más sofisticado.

Multimodo. Cuando el valor de la apertura numérica es superior a 2,405, se transmiten varios modos electromagnéticos por la fibra, denominándose por este motivo fibra multimodo.

Las fibras multimodo son las más utilizadas en las redes locales por su bajo coste.

Diámetros fibra óptica multimodo: 62.5/125 Y 100/140 MICRAS

Por su naturaleza, este tipo de señal y cableado es inmune a las interferencias electromagnéticas y por su gran ancho de banda (velocidad de transferencia), permite transmitir grandes volúmenes de información a alta velocidad.

Estas ventajas hacen de la fibra óptica la elección idónea para redes de alta velocidad a grandes distancias, con flujos de datos considerables, así como en instalaciones en que la seguridad de la información sea un factor relevante.

Como inconveniente está, que es el soporte físico más caro. De nuevo, no debido al coste del cable en sí, sino por el precio de los conectores, el equipo requerido para enviar y detectar las ondas luminosas y la necesidad de disponer de técnicos cualificados para realizar la instalación y mantenimiento del sistema de cableado.

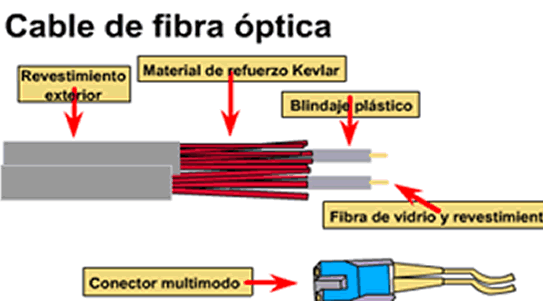

Ejemplo:

Estructura:



.
